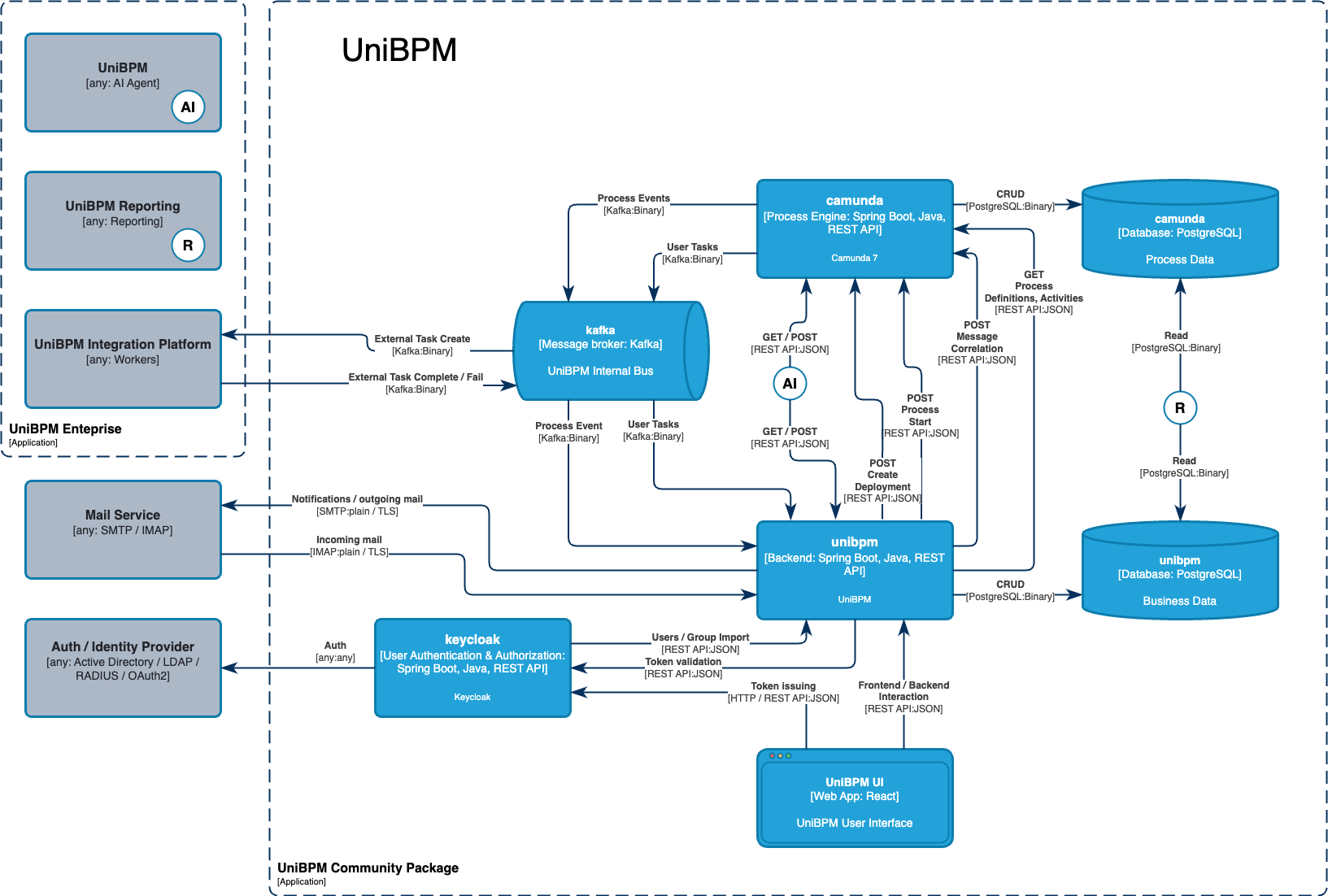

Архитектура UniBPM

Платформа включает следующие ключевые компоненты:

Процессный движок

• Camunda Process Engine Управление выполнением бизнес-процессов в нотации BPMN 2.0. Реализован на базе Spring Boot, Java, REST API. Данные процессов хранятся в PostgreSQL (Process Data).

Бизнес-логика

• UniBPM Backend Реализует бизнес-логику платформы и предоставляет программный интерфейс (REST API) для работы с бизнес-данными (Business Data) и процессами. Стек: Spring Boot, Java, REST API, база данных — PostgreSQL.

Пользовательский интерфейс

• UniBPM UI Веб-интерфейс для пользователей платформы. Реализован с использованием React.

Безопасность и авторизация

• Keycloak Механизм аутентификации и авторизации пользователей. Поддерживаются внешние провайдеры идентификации: Active Directory, LDAP, RADIUS, OAuth2. Стек: Spring Boot, Java, REST API.

Интеграционная шина

• Kafka Internal Bus Внутренняя шина событий на базе Kafka. Используется для обмена событиями между компонентами платформы и интеграции с внешними сервисами.

Почтовая служба

• Mail Service Подсистема обработки входящих и исходящих сообщений. Протоколы: SMTP / IMAP. Используется для автоматических уведомлений и работы с внешней почтой.

Интеграционная платформа

• UniBPM Integration Platform Платформа для обработки внешних задач (External Workers), интеграции с внешними ИТ-системами.

Подсистема отчетности

• UniBPM Reporting Подсистема для формирования отчетов и аналитики по процессам и бизнес-данным.

Взаимодействие с внешними системами

Платформа обеспечивает взаимодействие с внешней ИТ-инфраструктурой через:

• REST API с описанием по OpenAPI;
• Обмен событиями по Kafka Topics;
• Почтовые протоколы SMTP / IMAP;
• Интеграцию с системами авторизации AD/LDAP/OAuth2.

Архитектура UniBPM обеспечивает гибкость и масштабируемость, позволяет развертывать платформу как в облачных инфраструктурах, так и в средах с повышенными требованиями к информационной безопасности (on-premises).
